全自動磁力拋光機 磁力拋光流水線 鋼針和產品自動分離
郵箱 : 3516388874@qq.com
詳情說明：
全自動磁力拋光機（磁力研磨清洗流水線），以傳統磁力研磨機為基礎，通過加入自動輸線機械手等自動化附件，自動補水，污水自動排出，鋼針和產品自動分離，從而實現批量連續磁力研磨作業極大提高作業效果，減輕了工人勞動強度。
1-1工作原理
磁力研磨機利用磁場力量傳導不銹鋼針產生高速旋轉運動，并帶動工件翻滾，在這個過程中，不銹鋼針不斷地碰撞工件內孔，內外螺牙及表面凸凹面陰角和夾縫，并不斷與工件表面磨擦，從而高效率地實現去毛刺拋光倒角清洗等精密研磨效果。研磨拋光完后，通過取料器將素材取出（不銹鋼針和研磨拋光液仍然研磨槽內），送入清洗槽內進行清洗，同理，清洗槽內有一個同樣的取料器，可以對清洗槽內的素材進行翻滾、攪動，清洗完成后將素材取出并送入出料口，出料口可放置周轉箱或料車。從而實現了批量連續生產的目的。
1-2設備特點
1、操作簡單，可實現單人操作，操作人員負責投料（素材）、加水、加清洗劑等和移走研磨清洗完成的素材
2、素材研磨完成后由取料器取出，研磨不銹鋼針和研磨液留在清洗槽內。
3、研磨完成的素材在清洗槽內清洗，素材可以槽內翻滾、攪動。
4、清洗完成的素材自動送入周轉箱（車）。
5、拋光研磨槽的污水自動排出。
6、根據產品的具體要求，可設定更換研磨液的時間和次數。
7、清洗槽功能，由內外兩層水箱組成，自動補水，水由下而上，以保證泡沫及時沖走。
8、出口可做為下一道工序的入口
9、周轉箱采用鏈條導軌移動，縮短了生產周期。
10、各個工作點可采用單獨操作，便于各參數的設定
1-3產品基本信息

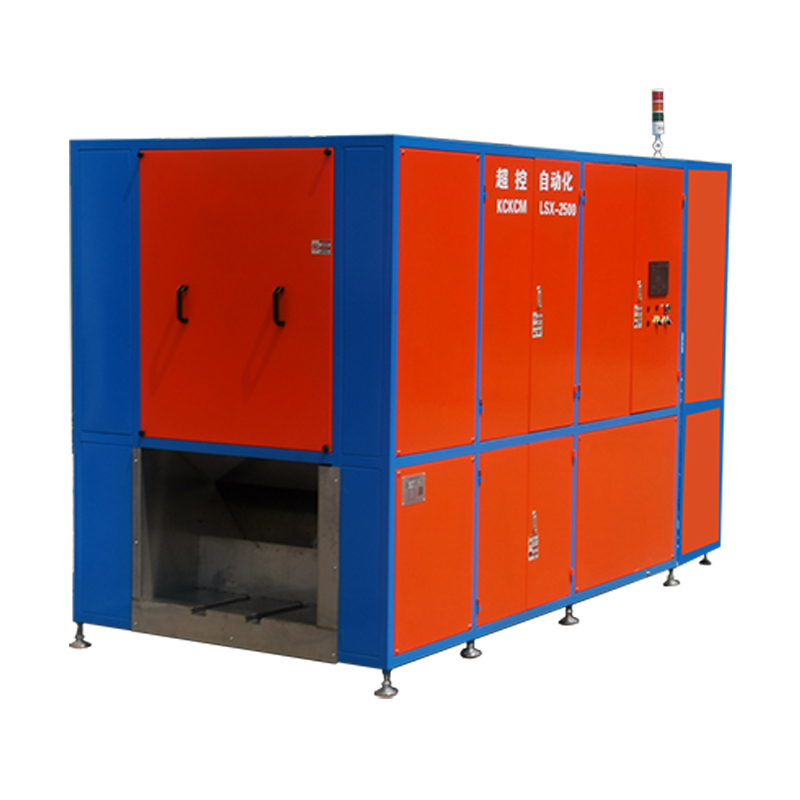

1-3-1產品名稱：磁力研磨清洗流水線
1-3-2產品編號：KCKCM-LSX-2800
1-3-3產品技術參數：
☆ 主機外形尺寸：L250cm*W1400cm*H1600cm
☆ 研磨槽尺寸： L700mm*W500mm*H280mm
☆ 適用電源：三相380V
☆ 設備功率：6KW
☆ 運轉方式：正反轉/平移
☆ 研磨取料器與清洗取料器采用獨立控制。
☆ 變頻調速：0-60HZ
☆ 設備重量：500KG
☆ 處理能力（參考值）：6KG/次/15分鐘（待驗證）
☆ 設備系統：PLC(三菱)+人機界面（顯控）。或同類形型號。
1-4工作流程：
一、操作人員首先將需要拋光研磨的素材投入研磨槽，加入適量的水、清洗光亮劑和研磨鋼針。
二、啟動設備，磁力研磨機開始研磨。
三、研磨完成后，研磨取料器將研磨槽內的素材取出，送入清洗槽；水，研磨鋼針和研磨液留在研磨槽內。
提示功能：取料器取走素材后，蜂鳴器報警，提示投料。
四、清洗槽設有內、外兩層，內層略低于外層，素材在內層清洗，可由清洗取料器對素材攪動。并將清洗完成后的素材送入出料口。
五、研磨槽鋼取料器和清洗槽取料器獨自運轉，提高的效。
